Um transformador de isolamento É um transformador de dois enrolamentos cujas bobinas primária e secundária estão eletricamente separadas, de modo que a energia atravessa o núcleo magnético em vez de seguir por qualquer caminho metálico direto. Essa separação — conhecida como isolamento galvânico — é a razão pela qual essas unidades são utilizadas em locais onde a segurança elétrica e a qualidade da energia são imprescindíveis: quartos de hospital, gabinetes de controle industrial, centros de dados e bancadas de teste de precisão. Neste guia, explicamos como funciona um transformador de isolamento, como ele melhora tanto a segurança quanto a qualidade da energia, em que difere de um autotransformador e o que verificar ao especificar um para o seu equipamento.
Um transformador de isolamento transfere energia CA entre dois circuitos sem que haja conexão elétrica direta entre eles. A energia ainda circula exatamente da mesma forma que em qualquer transformador — por indução eletromagnética através de um núcleo compartilhado, um princípio abordado em nosso guia introdutório sobre o que é um transformador — mas os enrolamentos primário e secundário são bobinas fisicamente separadas por um isolamento de alta qualidade. Não há espiras compartilhadas, nem condutor comum, nem caminho de corrente contínua da entrada para a saída.

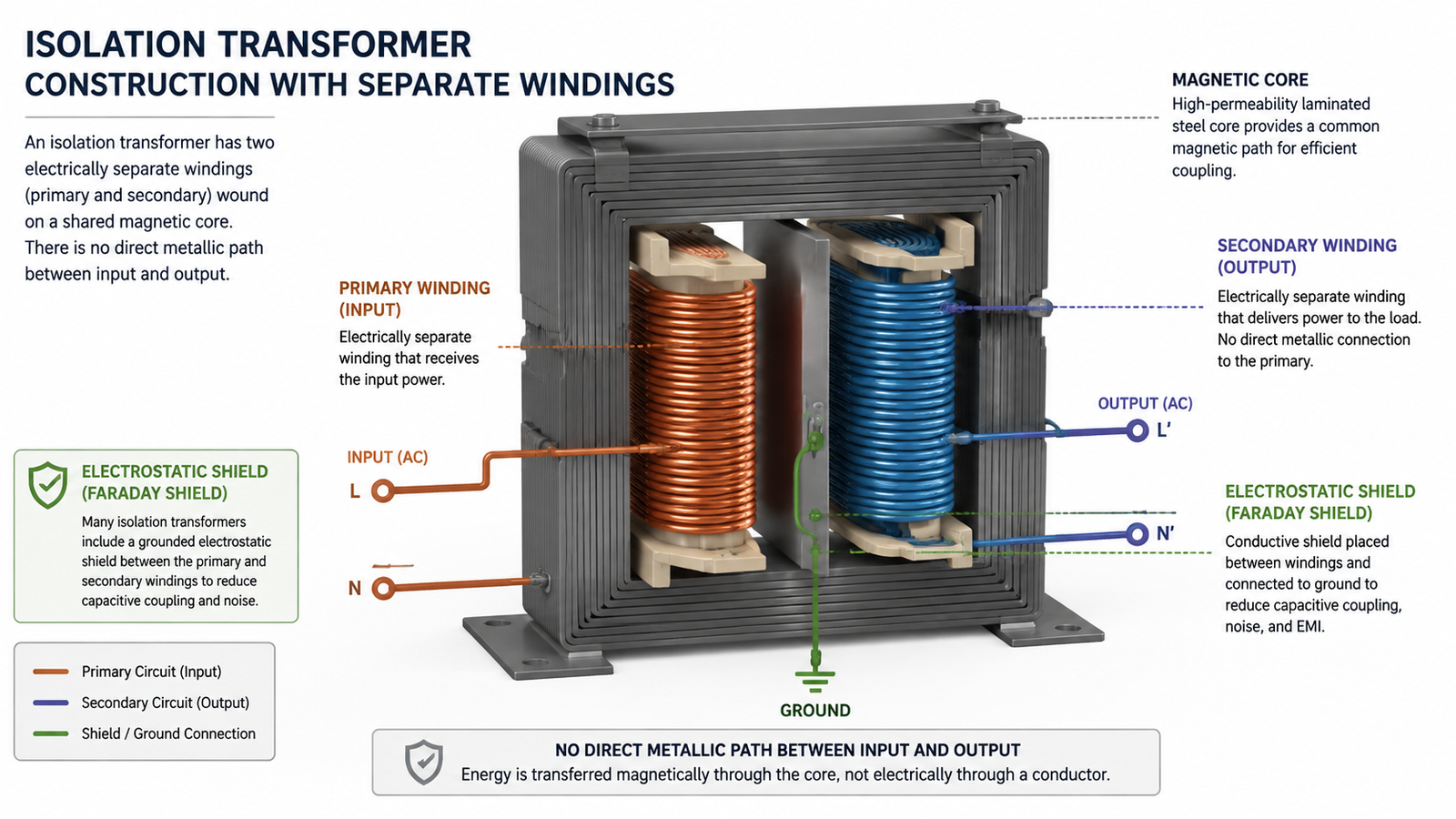

Vale a pena conhecer dois aspectos práticos. Primeiro, os transformadores de isolamento não precisam necessariamente alterar a tensão: uma unidade de relação 1:1 proporciona isolamento puro, enquanto as versões elevadoras e redutoras combinam a conversão de tensão com a mesma separação elétrica. Segundo, muitas unidades industriais incorporam uma blindagem eletrostática (Faraday) — uma chapa de cobre ou alumínio aterrada, posicionada entre os dois enrolamentos —, o que melhora significativamente a rejeição de ruídos, conforme explicado a seguir.
O valor da segurança do isolamento galvânico decorre da interrupção de todos os caminhos de corrente indesejados, e não apenas do caminho pretendido. Como o enrolamento secundário não está eletricamente conectado ao neutro ou ao aterramento da rede elétrica, uma pessoa que toque em um único condutor de saída não pode completar um circuito de volta pelo solo. O lado secundário torna-se uma fonte derivada separadamente, o que significa que também é possível restabelecer uma referência de aterramento local limpa, em vez de herdar qualquer aterramento ruidoso e propenso a falhas que exista a montante.
A contenção de falhas funciona da mesma maneira. Um falha de aterramento ou uma grande diferença de potencial no lado da alimentação não pode se propagar diretamente para a sua carga, pois o único acoplamento entre os dois circuitos é magnético. Em sistemas de alimentação isolados para uso médico, essa propriedade é levada ainda mais longe: o equipamento continua funcionando com segurança mesmo após uma primeira falha de linha para aterramento, pois a corrente de falha não possui um caminho de retorno de baixa impedância.
| Risco elétrico | Como o isolamento galvânico ajuda |
|---|---|
| Choque elétrico causado por um único condutor energizado | Não há caminho condutor de volta ao terra da fonte de alimentação através do circuito de carga |
| Falhas de aterramento a montante e diferenças de potencial | As falhas não podem atravessar o núcleo; a carga é alimentada por uma fonte derivada separadamente |
| Aterramento do edifício com ruído ou em mau estado | A ligação à terra secundária pode ser restabelecida de forma localizada e limpa |
| Primeiro falha de aterramento em sistemas críticos | Os circuitos isolados continuam funcionando enquanto a falha é localizada |
A mesma estrutura que protege as pessoas também filtra a energia fornecida a cargas sensíveis. Três mecanismos são responsáveis pela maior parte do trabalho.

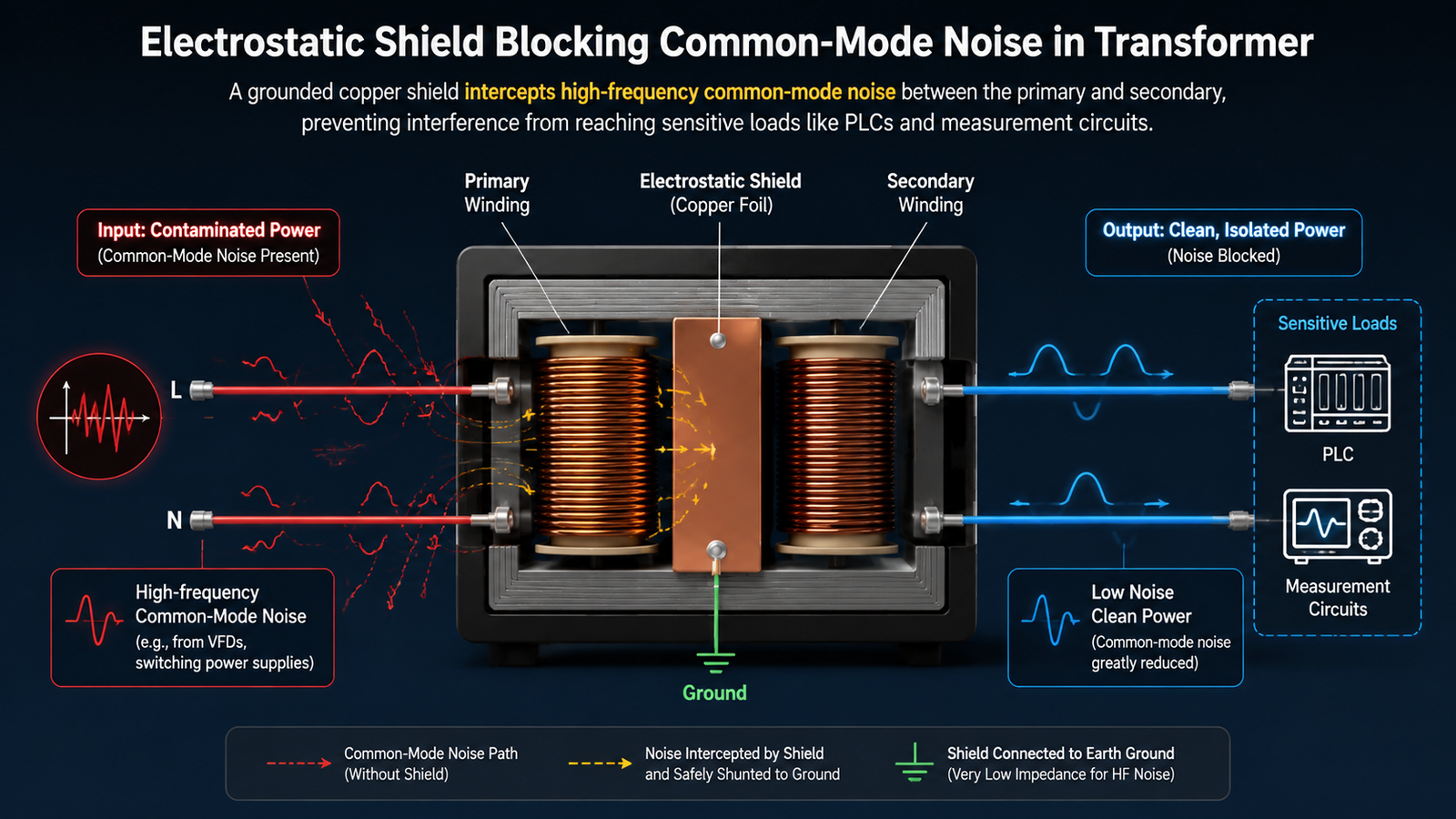

Atenuação do ruído em modo comum. O ruído de alta frequência presente na fonte de alimentação tenta chegar ao lado secundário por meio da pequena capacitância entre os enrolamentos. Uma blindagem eletrostática entre os enrolamentos intercepta esse ruído e o descarrega para o terra, reduzindo drasticamente o acoplamento e protegendo os circuitos de medição, as entradas do PLC e os equipamentos de comunicação.
Eliminação de loop de terra. Quando dois dispositivos conectados a pontos de aterramento diferentes compartilham uma conexão de sinal ou de alimentação, as correntes de aterramento circulantes causam zumbido, desvio nas medições e erros nos dados. Como o transformador de isolamento interrompe a conexão elétrica direta entre os aterramentos de ambos os lados, o circuito simplesmente não consegue se formar — a solução clássica tanto em sistemas de áudio profissionais quanto em redes de controle industrial.
Armazenamento temporário em buffer. A impedância do enrolamento e o processo de acoplamento magnético atenuam picos rápidos de tensão antes que eles atinjam os componentes eletrônicos a jusante. Um transformador de isolamento não substitui um dispositivo dedicado de proteção contra sobretensão, e os dois são normalmente utilizados em conjunto; no entanto, o transformador reduz significativamente o estresse elétrico que atinge a carga durante eventos de comutação.
A confusão mais comum — e mais grave — é entre transformadores de isolamento e autotransformadores. Um autotransformador utiliza um único enrolamento contínuo compartilhado pela entrada e pela saída. É menor, mais leve e mais barato para uma determinada potência nominal, mas a entrada e a saída estão eletricamente conectadas: não há isolamento galvânico algum. Para uma análise comparativa detalhada, consulte nossa comparação entre os Transformador elevador/redutor x autotransformador.
| Atributo | Transformador de isolamento | Autotransformador |
|---|---|---|
| Disposição do enrolamento | Separar as bobinas primária e secundária | Enrolamento único compartilhado |
| Isolamento galvânico | Sim — sem corrente contínua nem caminho direto de falha | Não — entrada e saída conectadas |
| Controle de ruído e de loop de terra | Resistente, especialmente com blindagem eletrostática | Limitada |
| Tamanho e custo para a mesma classificação | Maior e mais caro | Menor e mais barato |
| Mais indicado para | Cargas críticas em termos de segurança, ruidosas ou sensíveis | Adaptação de tensão quando não é necessário isolamento |
Na prática, você encontrará transformadores de isolamento sempre que pelo menos uma das três condições a seguir se aplicar: a segurança do pessoal é regulamentada, a carga é eletricamente sensível ou o ambiente de aterramento é inadequado. Entre os setores típicos estão:
A escolha se resume a uma breve lista de verificação. Verifique se a relação de tensão é adequada — seja uma barreira pura de 1:1 ou uma combinação de elevador/redutor. Determine a potência nominal com uma margem de 20–25% acima da carga conectada, lembrando que a capacidade é especificado em VA ou kVA, e não em watts. Especifique uma blindagem eletrostática quando a carga incluir circuitos de medição ou comunicação. Em seguida, verifique os detalhes que determinam a confiabilidade a longo prazo: classe de isolamento e rigidez dielétrica, compatibilidade com 50/60 Hz, grau de proteção do invólucro para o ambiente de instalação e as normas de segurança e certificações exigidas pelo seu mercado.
Um transformador de isolamento aumenta a segurança ao eliminar caminhos de falha condutivos entre a fonte de alimentação e a carga, além de melhorar a qualidade da energia ao bloquear ruídos em modo comum, interromper circuitos de terra e amortecer transientes. Para equipamentos que precisam funcionar em instalações com tensão de 110 V/220 V, mantendo essa proteção, uma unidade toroidal de dois enrolamentos, como o Transformador elevador e redutor ST-3000VA Oferece conversão de tensão e isolamento galvânico em um único dispositivo. Envie seus requisitos de tensão, carga e conformidade para obter uma especificação adequada e um orçamento.
Parcialmente. Seus enrolamentos atenuam transientes rápidos, mas não se trata de um dispositivo dedicado à proteção contra picos de tensão. Para obter proteção total contra picos de tensão causados por raios ou por grandes operações de comutação, combine o transformador com um SPD no lado apropriado.
Sim. Uma unidade 1:1 fornece a mesma tensão que recebe e existe exclusivamente para proporcionar isolamento galvânico. As versões elevadoras e redutoras de tensão adicionam a conversão de tensão, mantendo a mesma separação elétrica.
Isso porque seu único enrolamento compartilhado mantém uma conexão elétrica direta entre a entrada e a saída. Um autotransformador pode alterar a tensão com eficiência, mas não consegue bloquear caminhos de falha, corrente contínua ou ruído em modo comum da mesma forma que dois enrolamentos separados são capazes.
Sim. Ao isolarem os circuitos magneticamente e restabelecerem um aterramento local, eles reduzem o ruído em modo comum, eliminam os loops de aterramento e atenuam os transientes — o que, em conjunto, estabiliza as condições de tensão e de sinal para cargas sensíveis.
As normas médicas para equipamentos conectados a pacientes geralmente exigem alimentação isolada para limitar a corrente de fuga e garantir que dispositivos essenciais à vida continuem funcionando mesmo em caso de um primeiro falha de aterramento. Os requisitos exatos dependem da classe do equipamento e da norma de segurança elétrica médica aplicável; portanto, confirme-os com seu engenheiro de conformidade.
