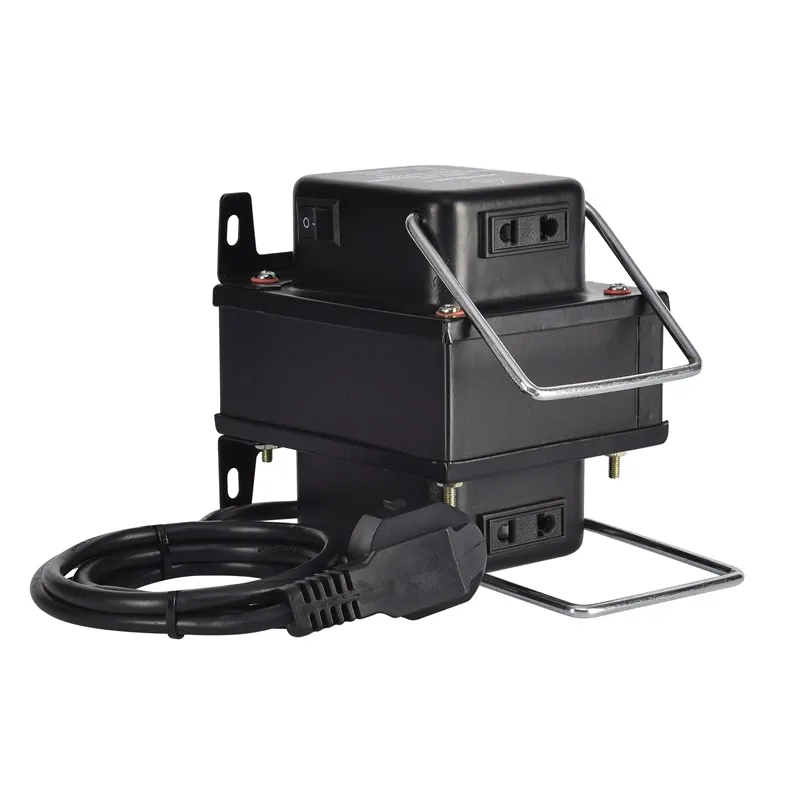

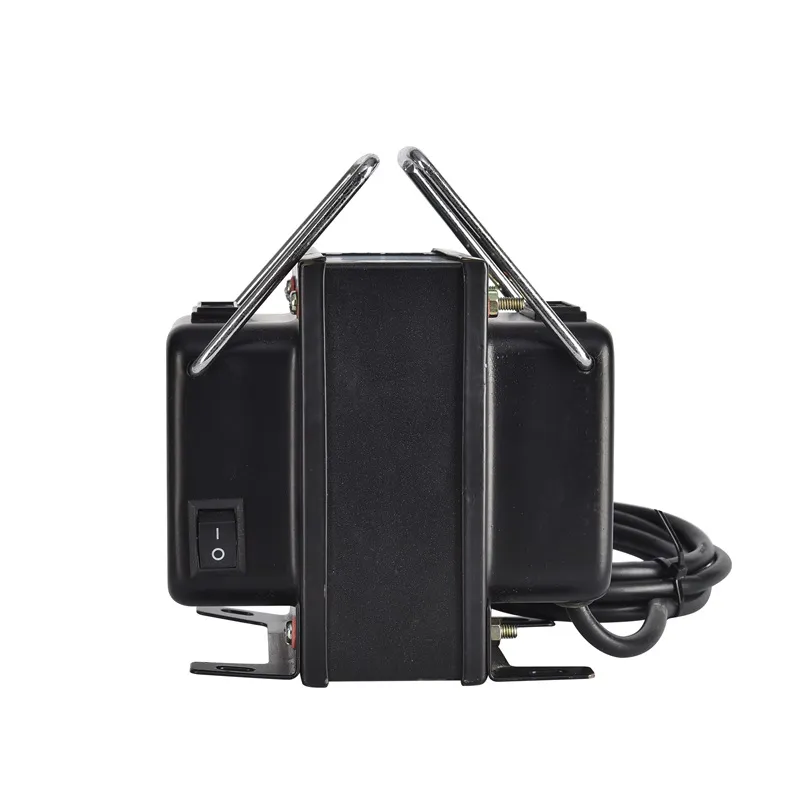

100VA–10KVA Step Up & Down Toroidal Transformer 110V–220V AC Voltage Converter

Açıklama

THG toroidal step up down transformer 100VA–10KVA 110V–220V AC Voltage Converter

• One or two output sockets, depending on the model
• A double power core wound in toroidal form
• Primary fuse protection
• AÇMA/KAPAMA düğmesi
• Input voltage selector available as an option

Fonksiyonlar

The THG range exists for the two common mismatch situations: an appliance rated AC 110V or 220V being used in an area supplied at AC 220/240V, or an appliance rated AC 220/240V being used where the supply is AC 110/120V. Any electronic or electrical equipment can be connected to the output socket, provided the total load stays inside the rated wattage of the model chosen.

■ Bu Transformatör Nasıl Seçilir?

Because the THG platform runs from 100VA to 10KVA on one design, the rating is the only real decision. Total the input wattage of the equipment that will be connected, apply 1.5 × for heating and electronic loads, 2.5–3 × for anything with an induction motor and up to 5 × for a compressor, and choose the frame that covers the result. Household and office loads sit in the 100VA to 1000VA band; kitchen and laundry equipment pushes into 1500VA to 3000VA; from 4000VA upward the unit is normally hardwired and feeds a circuit rather than a single appliance.

Three points to settle before ordering:

• the required conversion direction and the mains voltage at the point of use;
• the socket standard for the destination market, and whether one or two sockets are needed;
• whether an input voltage selector should be fitted, since it is an option rather than standard on this range.

■ Range and Export Packing

Models up to 1000VA ship eight or six to a carton, which keeps freight cost per unit low on wholesale orders. From 1500VA the carton holds two units, and the 7500VA and 10000VA models ship singly. All units are packed with foam inserts and function-tested before packing, and because the whole range shares one toroidal platform, buyers who standardise on THG can keep a single set of wiring and mounting practices from the smallest to the largest size.

■ Fiyatlandırma, Sipariş ve Kalite Güvencesi

Yükseltici ve Düşürücü Transformatör Fiyat Aralığı (100VA–10KVA)

DT/ST serisinin fiyatları, kapasiteye, ihtiyacınız olan giriş/çıkış gerilim kombinasyonuna, priz tipine ve bir gerilim seçici veya MCB korumasının takılı olup olmadığına bağlıdır. Aşağıdaki tabloda, kesin bir fiyat teklifi talep etmeden önce bütçenizi planlayabilmeniz için yaklaşık FOB fiyatları verilmiştir.

* Ningbo/Şanghay FOB fiyatı, standart konfigürasyon, her boyutta 50 adet baz alınarak hesaplanmıştır. Bu resmi bir teklif değildir — nihai fiyat, seçtiğiniz voltaj kombinasyonuna, priz standardına, muhafazaya ve sipariş miktarına bağlıdır.

1. DT/ST serisinin verimliliği 80%’dir. Motor veya kompresör içeren ekipmanlarda, çalıştırma akımı katlanarak artacaktır — her zaman yeterli güç marjı ayırın.
2. Tamamen dirençli / elektronik yükler: Ekipmanın nominal gücünün en az 1,5 katı kapasiteye sahip bir transformatör seçin.
3. Motorlar ve kompresörler gibi endüktif yükler: Ekipmanın nominal gücünün ≥ 2,5–3 katı kapasiteye sahip bir transformatör seçin.
4. Bu tablo yalnızca bilgi amaçlıdır. Ekipmanınızın tip plakasında belirtilen nominal güç ve çalışma döngüsüne göre nihai çözümü teyit ediniz.

Minimum Sipariş Miktarı, Teslim Süresi ve Sipariş Bilgileri

Sertifikalar ve Kalite Güvencesi

DT/ST serisi yükseltici ve alçaltıcı transformatörler, ISO 9001 kalite yönetim sistemimiz kapsamında üretilmekte olup, her birim paketlenmeden önce 100% işlev testinden geçirilmektedir.

CE Sertifikalı | RoHS Uyumlu | IEC Testinden Geçmiş | ISO 9001 | EMC Testinden Geçmiş | 12 Ay Garanti

Sertifikalar ve rutin test raporları, gümrük işlemleri, ihale teklifleri veya distribütörlerin sisteme dahil edilmesi amacıyla talep üzerine PDF formatında düzenlenebilir.

■ Sıkça Sorulan Sorular

What is the difference between the THG and TC-D models?

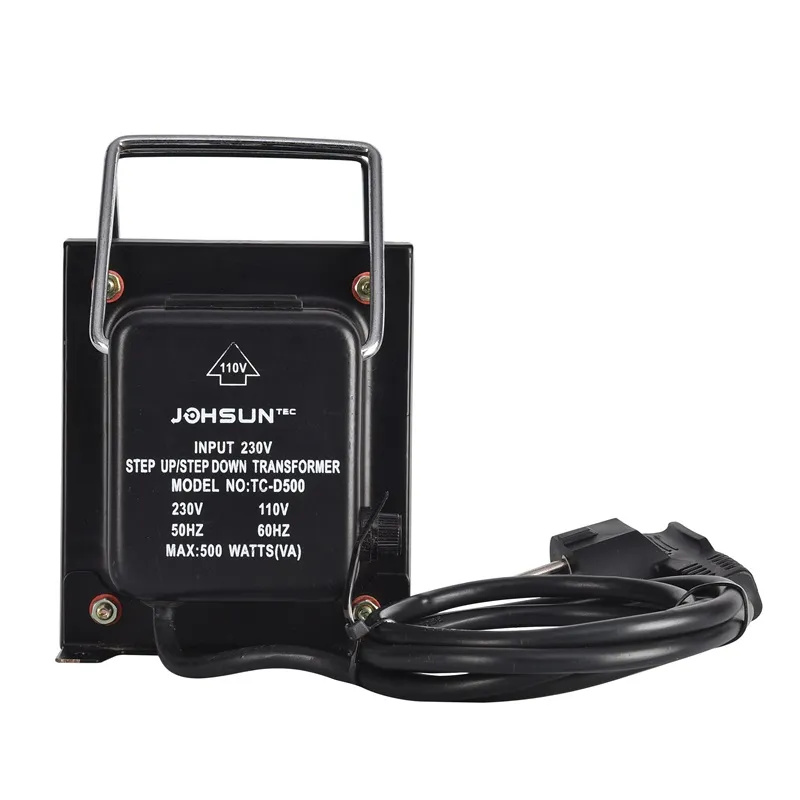

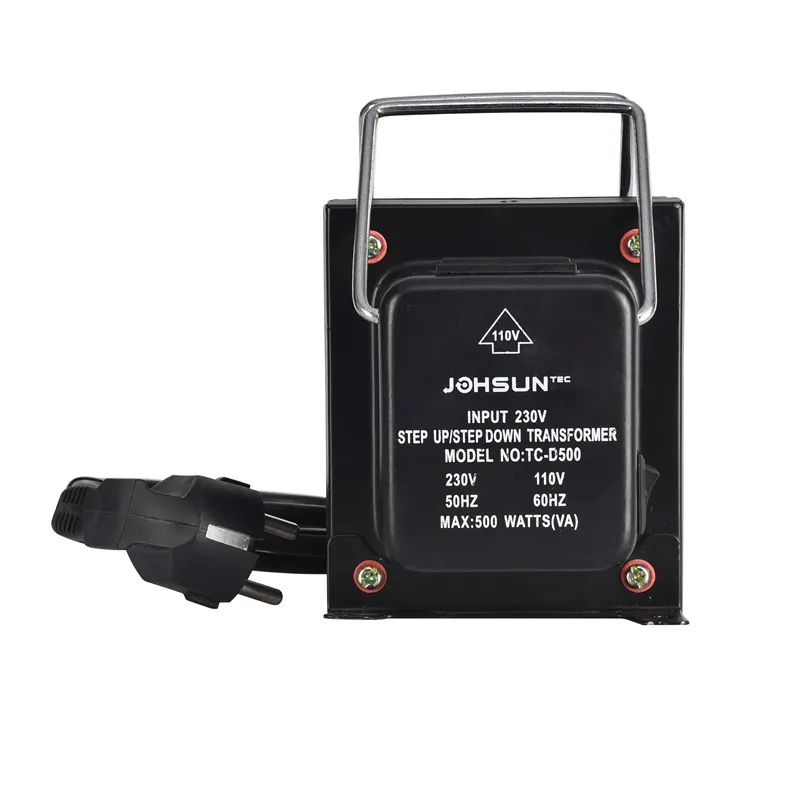

They are built on the same toroidal platform and cover the same power range. THG is the standard market series; TC-D is the smaller-frame variant used where a more compact enclosure is preferred. Both are listed on this site.

Why is a toroidal core used instead of a laminated one?

Winding the core as a toroid removes the air gap that produces most of the stray field in a conventional laminated transformer, so the unit runs more quietly and can sit close to signal wiring without shielding.

Is the output isolated from the mains?

Yes. The THG is a double-wound isolation transformer, so primary and secondary are galvanically separated rather than sharing a common winding.

Can the transformer be supplied with two output sockets?

Yes — one or two sockets are available depending on model, and the socket standard can be matched to your market at the time of order.
