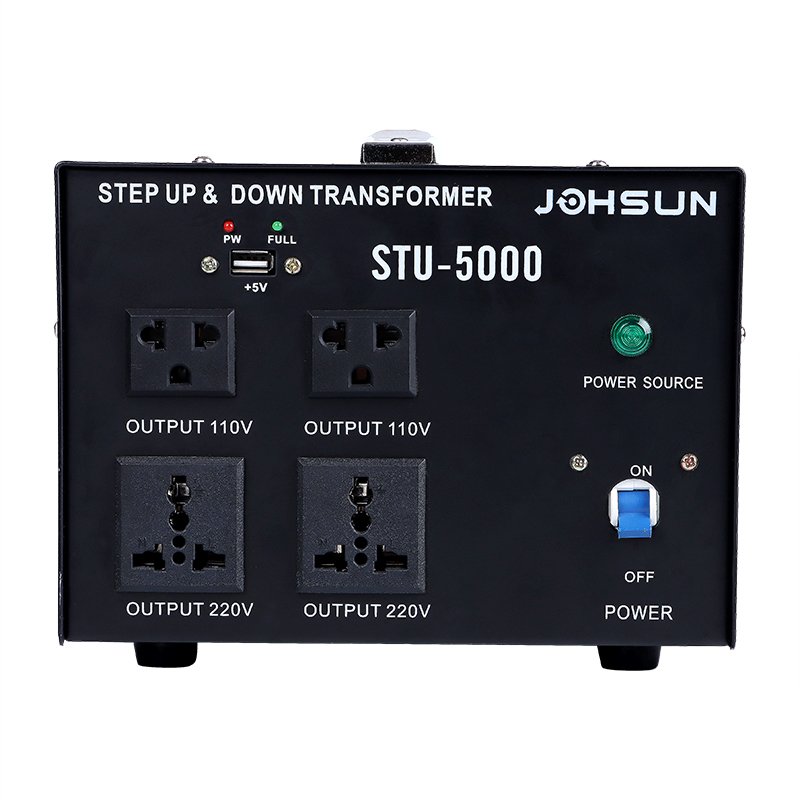

Ein Transformator ist ein Gerät, das elektrische Energie durch gegenseitige Induktion von einem Stromkreis in einen anderen überträgt. Es gibt zwei Haupttypen von Transformatoren, die nach der Anzahl der Spulenwicklungen unterschieden werden: Aufwärts- und Abwärtstransformator.
Transformatoren haben viele Funktionen. Sie erhöhen die Spannung von Stromgeneratoren und ermöglichen so die Übertragung von Strom über große Entfernungen. Außerdem senken sie die Spannung in normalen Stromleitungen, so dass Niederspannungsgeräte wie Türklingeln und Spielzeugeisenbahnen sicher betrieben werden können. Transformatoren tragen dazu bei, den durch Änderungen des Leitungswiderstands verursachten Leistungsverlust zu verringern. Dieser Artikel befasst sich mit Aufwärts- und Abwärtstransformatoren.
A Transformator besteht aus zwei Hauptwicklungen: der Primärwicklung und der Sekundärwicklung. Beide Wicklungen bestehen aus isoliertem Kupfer- oder Aluminiumdraht und sind um einen gemeinsamen Eisenkern gewickelt, aber sie sind nicht elektrisch miteinander verbunden. Der Kern besteht in der Regel aus dünnen, laminierten Stahlblechen, um die durch Wirbelströme verursachten Energieverluste zu verringern.
Die Primärwicklung erhält von der Stromquelle eine Wechselspannung. Dieser Wechselstrom erzeugt im Kern ein wechselndes Magnetfeld. Das Magnetfeld durchläuft dann die Sekundärwicklung, die durch den Prozess der gegenseitigen Induktion eine Spannung in ihr induziert. Die Höhe der in der Sekundärwicklung erzeugten Spannung hängt vom Verhältnis der Windungen zwischen der Primär- und der Sekundärspule ab. Wenn die Sekundärwicklung mehr Windungen hat als die Primärwicklung, erhöht der Transformator die Spannung (Step-up). Hat er weniger Windungen, wird die Spannung verringert (Step-down).
Die Wicklungen sind häufig durch Isolier- und Laminierschichten voneinander getrennt, um einen elektrischen Kontakt zu verhindern und die Verluste zu minimieren. Der Kern des Transformators kann je nach Anwendung unterschiedlich geformt sein, z. B. in Form eines geschlossenen Kerns oder eines Schalenkerns.
Aufwärts- und Abwärtstransformatoren werden in Kilovoltampere (kVA) angegeben, dem Produkt aus Spannung und Stromstärke, das sie verarbeiten können. Die Kern- und Spulenbaugruppe ist sorgfältig konstruiert, um eine effiziente Energieübertragung zu gewährleisten und gleichzeitig die elektrische Isolierung zwischen dem Eingangs- und dem Ausgangsstromkreis aufrechtzuerhalten.
Zusammenfassend lässt sich sagen, dass die Struktur eines Transformators aus folgenden Elementen besteht:
Die Ausgangsspannung wird durch das Windungsverhältnis zwischen den Wicklungen bestimmt, und der Transformator arbeitet effizient, indem er Energie durch elektromagnetische Induktion ohne direkte elektrische Verbindung zwischen den Stromkreisen überträgt.
Ein Aufwärtstransformator dient dazu, die Spannung von der Primärseite auf die Sekundärseite zu erhöhen. Er weist in der Sekundärwicklung mehr Windungen auf als in der Primärwicklung. Dieser Unterschied in der Windungszahl ist entscheidend: Die Ausgangsspannung ist direkt proportional zum Verhältnis der Windungen zwischen der Sekundär- und der Primärspule. Folglich ist die Sekundärspannung höher als die Primärspannung, während der Strom auf der Sekundärseite niedriger ist als auf der Primärseite.
Der Kerngedanke eines Aufwärtstransformators ist die elektromagnetische Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er im Kern ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert eine Spannung in der Sekundärwicklung. Da die Sekundärwicklung mehr Windungen hat, erhöht sich die induzierte Spannung, wodurch sich der Transformator für Anwendungen eignet, die eine höhere Ausgangsspannung erfordern.
Aufwärtstransformatoren spielen eine wichtige Rolle bei der Übertragung elektrischer Energie. In Kraftwerken heben sie die Spannung des auf niedrigem Niveau erzeugten Stroms auf ein wesentlich höheres Niveau an - manchmal von Tausenden auf Hunderttausende von Volt. Durch diese Spannungserhöhung kann der Strom über weite Strecken mit minimalen Energieverlusten durch die Übertragungsleitungen transportiert werden, da eine höhere Spannung einen geringeren Strom und damit einen geringeren Wärmeverlust in den Kabeln bedeutet.
Zusammengefasst:
Zu den üblichen Verwendungszwecken gehören Stromübertragungsleitungen, Röntgengeräte und Mikrowellenherde, bei denen eine hohe Spannung für den Betrieb erforderlich ist.
Ein Abspanntransformator wird verwendet, um die Spannung von der Primärseite auf die Sekundärseite zu reduzieren. Bei dieser Art von Transformator hat die Primärwicklung mehr Windungen als die Sekundärwicklung. Wenn Wechselstrom durch die Primärwicklung fließt, ist die in der Sekundärwicklung induzierte Spannung geringer, weil die Anzahl der Windungen geringer ist.
Der Abspanntransformator funktioniert nach dem Prinzip der elektromagnetischen Induktion, genauer gesagt nach dem Faradayschen Gesetz. Wenn eine Wechselspannung an die Primärwicklung angelegt wird, erzeugt sie ein sich änderndes Magnetfeld im Kern. Dieses Magnetfeld induziert eine Spannung in der Sekundärwicklung, aber da die Sekundärwicklung weniger Windungen hat, sinkt die Ausgangsspannung.
Wenn die Spannung sinkt, steigt der Strom in der Sekundärwicklung, um das Leistungsgleichgewicht aufrechtzuerhalten (unter der Annahme idealer Bedingungen und vernachlässigbarer Verluste). Aus diesem Grund werden Abspanntransformatoren verwendet, um Strom mit hoher Spannung und niedriger Stromstärke in Strom mit niedriger Spannung und hoher Stromstärke umzuwandeln. Die Beziehung zwischen den Spannungen und der Anzahl der Windungen ist gegeben durch:
wobei Vs ist die Sekundärspannung, Vp ist die Primärspannung, Ns die Anzahl der Windungen im Sekundärkreis und Np ist die Anzahl der Windungen in der Primärwicklung.
Wichtige Punkte:
Abspanntransformatoren sind unverzichtbar für den sicheren Betrieb von Haushaltsgeräten und elektronischen Geräten, die eine niedrigere Spannung als die der Hauptstromleitungen benötigen.
Aufwärts- und Abwärtstransformatoren arbeiten nach dem Prinzip der gegenseitige Induktion, bei dem der Wechselstrom in der Primärspule über ein gemeinsames Magnetfeld eine Spannung in der Sekundärspule induziert. Aufwärts- und Abwärtstransformatoren passen das Spannungsniveau an, während sie den Strom umgekehrt verändern, um Energie zu sparen. Nachstehend finden Sie eine detaillierte Beschreibung ihrer Funktionsweise:
Struktur: Die Sekundärwicklung hat mehr Kurven als die Primärwicklung (Ns>Np).
Spannungserhöhung: Die Ausgangsspannung steigt proportional zum Windungsverhältnis an:
Stromreduzierung: Um Energie zu sparen (P=V×I), sinkt der Sekundärstrom im umgekehrten Verhältnis, was die Verlustleistung minimiert (I2R) bei der Übertragung über große Entfernungen.
Anwendungen:
Struktur: Die Sekundärwicklung hat weniger Kurven als die primäre (Ns<Np).
Spannungsreduzierung: Die Ausgangsspannung nimmt mit dem Windungsverhältnis ab:
Aktueller Anstieg: Der Sekundärstrom steigt im umgekehrten Verhältnis an, um das Leistungsgleichgewicht zu erhalten:
Dies ermöglicht den sicheren Betrieb von Niederspannungsgeräten.
Anwendungen:
Energieeinsparung
Transformatoren halten sich an die Energieerhaltungssatz: Vp×Ip=Vs×Ist(ohne Berücksichtigung von Verlusten)
Wichtigste Erkenntnisse
| Merkmal | Aufwärtstransformator | Abspanntransformator |
|---|---|---|
| Umdrehungsverhältnis (Ns/Np) | >1 | <1 |
| Spannung ändern | Erhöht | Verringert |
| Aktuelle Änderung | Verringert | Erhöht |
| Primäre Verwendung | Kraftübertragung | Privater/industrieller Gebrauch |
Durch die Nutzung der elektromagnetischen Induktion und des Windungsverhältnisses ermöglichen Transformatoren eine effiziente Spannungsanpassung bei gleichzeitiger Energieeinsparung.
| Grundlage des Unterschieds | Aufwärtstransformator | Abspanntransformator |
|---|---|---|
| Anzahl der Umdrehungen | Die Anzahl der Windungen in der Primärwicklung ist geringer als in der Sekundärwicklung. | Die Anzahl der Windungen in der Primärwicklung ist größer als die in der Sekundärwicklung. |
| Auswirkung auf die Spannung | Er erhöht die Spannung im Ausgangskreis. | Er verringert die Spannung im Ausgangskreis oder setzt sie herab. |
| Wirkung auf den Strom | Der Strom im Ausgangskreis ist kleiner als der Strom im Eingangskreis. | Der Strom im Ausgangskreis ist größer als der Strom im Eingangskreis. |
| Wartung | Es erfordert weniger Wartung. | Sie erfordert einen hohen Pflegeaufwand. |
| Mathematische Beziehung zwischen Kurven | N1 < N2 | N2 < N1 |
| Anwendungen | Es wird bei der Extraktion von Röntgenstrahlen, Mikrowellen, Öfen usw. verwendet. | Es wird in CD-Spielern, Fernsehern, Waschmaschinen usw. verwendet. |
Aufwärts- und Abwärtstransformatoren sind wesentliche Bestandteile elektrischer Systeme, die jeweils unterschiedliche Aufgaben bei der Spannungsregelung erfüllen. Nachstehend finden Sie einen strukturierten Vergleich ihrer Vor- und Nachteile:
Vorteile:
Benachteiligungen:
Vorteile:
Benachteiligungen:
Schlüsselvergleich
| Merkmal | Aufwärtstransformator | Abspanntransformator |
|---|---|---|
| Primäre Verwendung | Energieübertragung (z. B. Kraftwerke) | Energieverteilung (z. B. Haushalte, Industrie) |
| Spannung ändern | Erhöht die Spannung | Verringert die Spannung |
| Aktuelle Änderung | Reduziert den Strom | Erhöht den Strom |
| Größe | Sperriges, komplexes Design | Kompakt, platzsparend |
| Effizienz | >95% Wirkungsgrad | Bis zu 99% Effizienz |
Aufwärts- und Abwärtstransformatoren spielen in modernen elektrischen und elektronischen Systemen eine wichtige Rolle. Ihre Fähigkeit, Spannungs- und Strompegel effizient zu ändern, macht sie für eine Vielzahl von Anwendungen unverzichtbar:
Stromerzeugung und -übertragung
Transformatoren werden in Kraftwerken eingesetzt, um die Spannung des Stroms für die Übertragung über große Entfernungen zu erhöhen (Step-up). Diese Hochspannungsübertragung verringert den Energieverlust und macht die Stromübertragung über große Entfernungen effizient.
Stromverteilung
Bevor der Strom in die Haushalte und Unternehmen gelangt, senken Transformatoren die Hochspannung der Übertragungsleitungen auf ein sichereres, nutzbares Niveau ab. Dadurch wird sichergestellt, dass Haushaltsgeräte und Anlagen die richtige Spannung für einen sicheren Betrieb erhalten.
Audio und Signalverarbeitung
Transformatoren werden zur Anpassung der Spannung von Audiosignalen verwendet, um eine hochwertige Klangwiedergabe zu gewährleisten und Störungen zu minimieren. Sie helfen auch bei der Impedanzanpassung in Audiosystemen und verbessern die Übertragung von Audiosignalen zwischen Komponenten wie Mikrofonen, Verstärkern und Lautsprechern.
Elektronische Geräte
In vielen elektronischen Produkten wie Fernsehern, Radios und mobilen Ladegeräten werden Transformatoren eingesetzt, um die Eingangsspannung auf das für die internen Schaltkreise erforderliche Niveau zu bringen. Außerdem sorgen sie für die elektrische Isolierung und Sicherheit empfindlicher Komponenten.
Impedanzanpassung
Sowohl in Audio- als auch in elektronischen Systemen werden Transformatoren verwendet, um die Impedanz zwischen verschiedenen Geräten anzupassen. Dies maximiert die Leistungsübertragung und verhindert Signalverluste oder Verzerrungen.
Beleuchtungssysteme
Transformatoren reduzieren die Spannung für verschiedene Beleuchtungsanwendungen, einschließlich Straßenbeleuchtung, Bürobeleuchtung und Landschaftsbeleuchtung, und gewährleisten so optimale Leistung und Sicherheit.
Telekommunikation
Transformatoren werden in Telekommunikationseinrichtungen verwendet, um verschiedene Arten von Signalen zu empfangen und zu verarbeiten und um eine Isolierung zwischen Stromkreisen zu gewährleisten.
Medizinische Ausrüstung
Geräte wie MRT- und Röntgengeräte sind auf Transformatoren angewiesen, um die für den Betrieb erforderlichen Hochspannungen zu erzeugen und um eine elektrische Isolierung für die Sicherheit zu gewährleisten.
Elektrifizierung der Eisenbahn
Transformatoren senken die Hochspannung von Oberleitungen auf ein für den Zugbetrieb geeignetes Niveau ab und sorgen so für einen effizienten und sicheren Bahnverkehr.
Backup-Stromversorgungssysteme
In unterbrechungsfreien Stromversorgungen (USV) regulieren Transformatoren die Spannung, um bei Stromausfällen eine kontinuierliche Stromversorgung zu gewährleisten und kritische Geräte wie Computer und medizinische Geräte zu schützen.
Spezialisierte Verwendungszwecke
Transformatoren werden auch in Teslaspulen zur Erzeugung von Hochfrequenz- und Hochspannungsströmen sowie in verschiedenen industriellen und wissenschaftlichen Anwendungen eingesetzt.
Transformatoren sind unverzichtbar für die effiziente Energieübertragung, Spannungsregelung, Signalverarbeitung und Sicherheit in zahlreichen Bereichen, von Stromnetzen bis zur Unterhaltungselektronik.
-
Aufwärts- und Abwärtstransformatoren sind in der Elektrotechnik unverzichtbare Geräte, die die Anpassung der Spannungspegel in Wechselstromkreisen ermöglichen, um den sicheren und effizienten Betrieb verschiedener elektrischer Komponenten zu gewährleisten.
Zusammenfassend lässt sich sagen, dass Transformatoren in der Elektrotechnik von grundlegender Bedeutung sind, da sie eine effiziente Energieübertragung, Spannungsregulierung und den sicheren Betrieb von elektrischen Systemen und Geräten ermöglichen. Ihre Fähigkeit, die Spannung je nach Bedarf zu erhöhen oder zu senken, macht sie sowohl in Stromnetzen als auch in einer Vielzahl von elektronischen Anwendungen unverzichtbar.
