Um transformador é um dispositivo que move a energia elétrica de um circuito para outro usando indução mútua. Há dois tipos principais de transformadores, classificados de acordo com o número de enrolamentos da bobina: Transformador de aumento e redução.
Os transformadores têm muitas funções. Eles elevam a tensão dos geradores elétricos, possibilitando o envio de eletricidade a longas distâncias. Eles também reduzem a tensão em linhas de energia padrão para que dispositivos de baixa tensão, como campainhas e trens de brinquedo, possam funcionar com segurança. Os transformadores ajudam a reduzir a perda de energia causada por alterações na resistência da linha. Este artigo se concentrará nos transformadores elevadores e redutores.

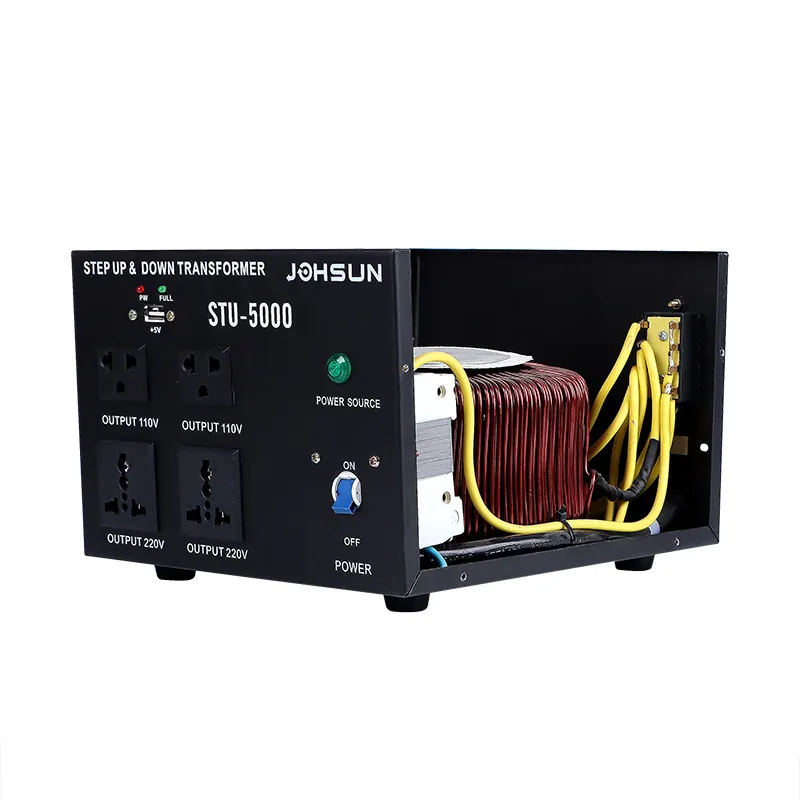

A transformador é construído com dois enrolamentos principais: o enrolamento primário e o enrolamento secundário. Ambos os enrolamentos são feitos de fio isolado de cobre ou alumínio e são enrolados em torno de um núcleo de ferro compartilhado, mas não são conectados eletricamente um ao outro. Normalmente, o núcleo é construído com chapas finas e laminadas de aço para reduzir as perdas de energia causadas por correntes parasitas.
O enrolamento primário recebe tensão alternada da fonte de alimentação. Essa corrente alternada gera um campo magnético variável no núcleo. O campo magnético passa então pelo enrolamento secundário, que induz uma tensão nele por meio do processo de indução mútua. A quantidade de tensão produzida no enrolamento secundário depende da proporção de espiras entre as bobinas primária e secundária. Se o secundário tiver mais espiras do que o primário, o transformador aumentará a tensão (step-up). Se tiver menos espiras, a tensão será reduzida (step-down).
Os enrolamentos geralmente são separados por camadas de isolamento e laminação para evitar o contato elétrico e minimizar as perdas. O núcleo do transformador pode ser moldado de diferentes maneiras, como projetos de núcleo fechado ou de núcleo em concha, dependendo da aplicação.
Os transformadores elevadores e redutores são classificados em quilovolt-amperes (kVA), que é o produto da tensão e da corrente que eles podem suportar. O conjunto do núcleo e da bobina é cuidadosamente construído para garantir a transferência eficiente de energia e, ao mesmo tempo, manter o isolamento elétrico entre os circuitos de entrada e saída.
Em resumo, a estrutura de um transformador consiste em:
A saída de tensão é determinada pela relação de espiras entre os enrolamentos, e o transformador opera de forma eficiente transferindo energia por meio de indução eletromagnética sem conexão elétrica direta entre os circuitos.
Um transformador elevador é projetado para aumentar a tensão do lado primário para o lado secundário. Ele apresenta mais voltas de fio no enrolamento secundário do que no enrolamento primário. Essa diferença no número de voltas é crucial: a saída de tensão é diretamente proporcional à proporção de voltas entre as bobinas secundária e primária. Como resultado, a tensão secundária é maior do que a tensão primária, enquanto a corrente no lado secundário é menor do que no primário.
A ideia central por trás de um transformador elevador é a indução eletromagnética. Quando a corrente alternada flui pelo enrolamento primário, ela gera um campo magnético variável no núcleo. Esse campo magnético induz uma tensão no enrolamento secundário. Como o enrolamento secundário tem mais voltas, a tensão induzida aumenta, tornando o transformador adequado para aplicações que exigem maior saída de tensão.
Os transformadores elevadores desempenham um papel fundamental na transmissão de energia elétrica. Nas usinas de energia, eles elevam a tensão da eletricidade gerada em níveis baixos para níveis muito mais altos - às vezes de milhares a centenas de milhares de volts. Esse aumento na tensão permite que a eletricidade percorra longas distâncias por meio de linhas de transmissão com perda mínima de energia, pois tensão mais alta significa corrente mais baixa e, portanto, menor perda de calor nos fios.
Em resumo:
Os usos comuns incluem linhas de transmissão de energia, máquinas de raios X e fornos de micro-ondas, onde a alta tensão é necessária para a operação.
Um transformador abaixador é usado para reduzir a tensão do lado primário para o lado secundário. Nesse tipo de transformador, o enrolamento primário tem mais voltas do que o enrolamento secundário. Esse projeto significa que, quando a corrente alternada flui pelo enrolamento primário, a tensão induzida no enrolamento secundário é menor porque o número de voltas é menor.
O transformador abaixador opera com base no princípio da indução eletromagnética, especificamente na lei de Faraday. Quando a tensão CA é aplicada ao enrolamento primário, ela cria um campo magnético variável no núcleo. Esse campo magnético induz uma tensão no enrolamento secundário, mas como o secundário tem menos voltas, a tensão de saída diminui.
À medida que a tensão cai, a corrente no enrolamento secundário aumenta para manter o equilíbrio de energia (pressupondo condições ideais e perdas insignificantes). É por isso que os transformadores abaixadores são usados para converter energia de alta tensão e baixa corrente em energia de baixa tensão e alta corrente. A relação entre as tensões e o número de voltas é dada por:
onde Vs é a tensão secundária, Vp é a tensão primária, Ns é o número de voltas no secundário, e Np é o número de voltas no enrolamento primário.
Pontos principais:
Os transformadores abaixadores são essenciais para operar com segurança eletrodomésticos e dispositivos eletrônicos que exigem uma tensão mais baixa do que a fornecida pelas linhas de energia principais.
Os transformadores elevadores e redutores operam com base no princípio de indução mútua, O transformador é um tipo de transformador de corrente, no qual a corrente alternada na bobina primária induz a tensão na bobina secundária por meio de um campo magnético compartilhado. Os transformadores elevadores e redutores ajustam os níveis de tensão e, ao mesmo tempo, alteram inversamente a corrente para economizar energia. Veja abaixo uma análise detalhada de seu funcionamento:
Estrutura: O enrolamento secundário tem mais voltas do que o enrolamento primário (Ns>Np).
Aumento de tensão: A tensão de saída aumenta proporcionalmente à relação de espiras:
Redução atual: Para conservar energia (P=V×I), a corrente secundária diminui inversamente, o que minimiza a perda de energia (I2R) durante a transmissão de longa distância.
Aplicativos:
Estrutura: O enrolamento secundário tem menos curvas do que o primário (Ns<Np).
Redução de tensão: A tensão de saída diminui com base na relação de voltas:
Aumento atual: A corrente secundária aumenta inversamente para manter o equilíbrio de potência:
Isso permite a operação segura de dispositivos de baixa tensão.
Aplicativos:
Conservação de energia
Os transformadores aderem ao lei de conservação de energia: Vp×Ip=Vs×É(desconsiderando as perdas)
Principais conclusões
| Recurso | Transformador elevador | Transformador abaixador |
|---|---|---|
| Taxa de giro (Ns/Np) | >1 | <1 |
| Mudança de tensão | Aumentos | Diminuições |
| Mudança atual | Diminuições | Aumentos |
| Uso primário | Transmissão de energia | Uso doméstico/industrial |
Ao aproveitar a indução eletromagnética e a relação de espiras, os transformadores permitem uma adaptação eficiente da tensão, preservando a energia.
| Base da diferença | Transformador elevador | Transformador abaixador |
|---|---|---|
| Número de voltas | O número de voltas no enrolamento primário é menor que o do enrolamento secundário. | O número de voltas no enrolamento primário é maior do que no enrolamento secundário. |
| Efeito sobre a tensão | Ele aumenta ou intensifica a tensão no circuito de saída. | Ele diminui ou reduz a tensão no circuito de saída. |
| Efeito sobre a corrente | A corrente no circuito de saída é menor do que a corrente no circuito de entrada. | A corrente no circuito de saída é maior do que a corrente no circuito de entrada. |
| Manutenção | Requer menos manutenção. | Exige muita manutenção. |
| Relação matemática entre as curvas | N1 < N2 | N2 < N1 |
| Aplicativos | É usado em extração de raios X, micro-ondas, fornos, etc. | Ele é usado em CD players, TVs, máquinas de lavar, etc. |
O transformador elevador e o transformador abaixador são componentes essenciais em sistemas elétricos, cada um deles desempenhando funções distintas na regulação da tensão. A seguir, apresentamos uma comparação estruturada de suas vantagens e desvantagens:
Vantagens:
Desvantagens:
Vantagens:
Desvantagens:
Comparação de chaves
| Recurso | Transformador elevador | Transformador abaixador |
|---|---|---|
| Uso primário | Transmissão de energia (por exemplo, usinas elétricas) | Distribuição de energia (por exemplo, residências, indústrias) |
| Mudança de tensão | Aumenta a tensão | Diminui a tensão |
| Mudança atual | Reduz a corrente | Aumenta a corrente |
| Tamanho | Design volumoso e complexo | Compacto e com economia de espaço |
| Eficiência | Eficiência >95% | Eficiência de até 99% |
Os transformadores elevadores e redutores desempenham um papel fundamental nos sistemas elétricos e eletrônicos modernos. Sua capacidade de alterar os níveis de tensão e corrente com eficiência os torna essenciais em uma ampla gama de aplicações:
Geração e transmissão de energia
Os transformadores são usados em usinas de energia para aumentar (step up) a tensão da eletricidade para transmissão a longa distância. Essa transmissão de alta tensão reduz a perda de energia, tornando eficiente o fornecimento de eletricidade a grandes distâncias.
Distribuição de energia
Antes que a eletricidade chegue às residências e empresas, os transformadores reduzem a alta tensão das linhas de transmissão para níveis mais seguros e utilizáveis. Isso garante que os eletrodomésticos e equipamentos recebam a tensão correta para uma operação segura.
Processamento de áudio e sinais
Os transformadores são usados para ajustar a tensão dos sinais de áudio, garantindo a reprodução de som de alta qualidade e minimizando a interferência. Eles também ajudam a fazer a correspondência de impedância em sistemas de áudio, melhorando a transferência de sinais de áudio entre componentes como microfones, amplificadores e alto-falantes.
Dispositivos eletrônicos
Muitos produtos eletrônicos, como televisores, rádios e carregadores de celular, usam transformadores para converter a tensão de entrada no nível necessário para os circuitos internos. Eles também fornecem isolamento elétrico e segurança para componentes sensíveis.
Correspondência de impedância
Em sistemas eletrônicos e de áudio, os transformadores são usados para combinar a impedância entre diferentes dispositivos. Isso maximiza a transferência de energia e evita a perda ou a distorção do sinal.
Sistemas de iluminação
Os transformadores reduzem a tensão para várias aplicações de iluminação, incluindo iluminação pública, iluminação de escritórios e iluminação de paisagens, garantindo desempenho e segurança ideais.
Telecomunicações
Os transformadores são usados em equipamentos de telecomunicações para receber e processar diferentes tipos de sinais e para proporcionar isolamento entre os circuitos.
Equipamentos médicos
Dispositivos como máquinas de ressonância magnética e de raios X dependem de transformadores para gerar as altas tensões necessárias para a operação, bem como para fornecer isolamento elétrico para segurança.
Eletrificação de ferrovias
Os transformadores reduzem a alta tensão das linhas aéreas para níveis adequados para a operação do trem, garantindo um transporte ferroviário eficiente e seguro.
Sistemas de energia de reserva
Nas fontes de alimentação ininterrupta (UPS), os transformadores regulam a tensão para fornecer energia contínua durante as interrupções, protegendo equipamentos essenciais, como computadores e dispositivos médicos.
Usos especializados
Os transformadores também são usados em bobinas Tesla para gerar correntes de alta frequência e alta tensão, e em várias aplicações industriais e científicas.
Os transformadores são indispensáveis para a transferência eficiente de energia, a regulagem de tensão, o processamento de sinais e a segurança em vários campos, desde redes de energia até produtos eletrônicos de consumo.
-
Os transformadores elevadores e redutores são dispositivos essenciais na engenharia elétrica, permitindo o ajuste dos níveis de tensão nos circuitos de CA para garantir a operação segura e eficiente de vários componentes elétricos.
Em resumo, os transformadores são fundamentais na engenharia elétrica porque permitem a transmissão eficiente de energia, a regulação da tensão e a operação segura de sistemas e dispositivos elétricos. Sua capacidade de aumentar ou diminuir a tensão conforme necessário os torna indispensáveis tanto em redes de energia quanto em uma ampla gama de aplicações eletrônicas.
