Um transformador é um dispositivo elétrico que altera a corrente alternada (CA) de um nível de tensão para outro. Um transformador de baixa tensão reduz especificamente a tensão da fonte de alimentação principal para um nível mais baixo, normalmente entre 12 e 15 volts.
A eficiência dessa conversão de tensão determina a precisão com que o transformador mantém a tensão de saída e a quantidade de energia usada durante o processo. Os transformadores de baixa tensão são comumente encontrados em várias aplicações, como sistemas de iluminação de paisagens externas e eletrodomésticos de uso diário.
Este artigo aborda a faixa de tensão operacional, a construção, o princípio de funcionamento, os usos comuns e os métodos para diagnosticar falhas em transformadores de baixa tensão.

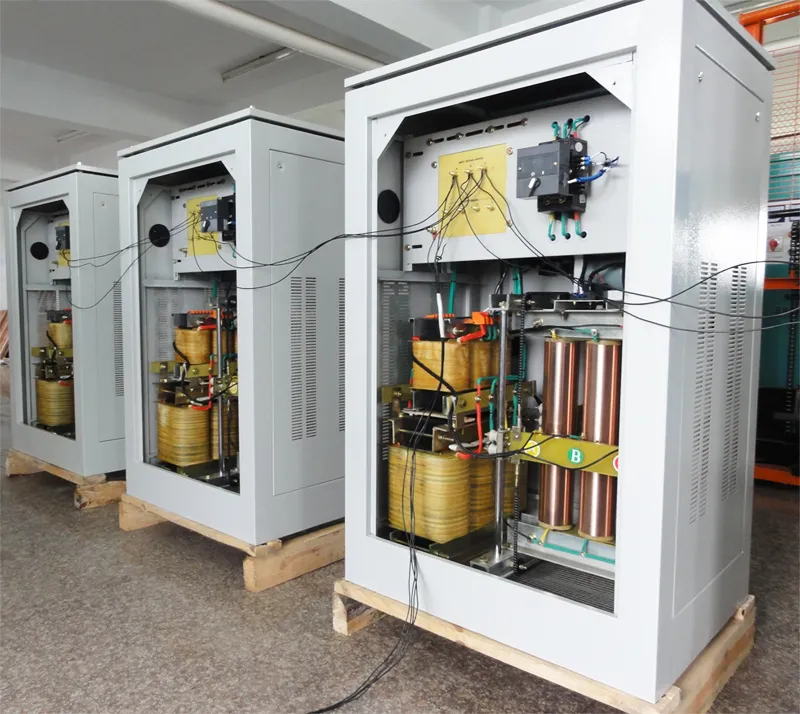

A Transformador de baixa tensão é um dispositivo elétrico projetado para reduzir as tensões de entrada mais altas para um nível de tensão mais baixo e seguro, normalmente abaixo de 600 volts, de acordo com a norma ANSI C84.1-1989. Esses transformadores são comumente usados em eletrodomésticos como geladeiras e máquinas de lavar, onde reduzem a tensão para cerca de 12 volts para minimizar o risco de choques elétricos e curtos-circuitos.
Diferentemente dos transformadores de alta tensão usados em usinas de energia e subestações, os transformadores de baixa tensão servem para aplicações cotidianas, garantindo a segurança e a compatibilidade elétrica em residências e ambientes comerciais. Os exemplos incluem o fornecimento de tensões mais baixas para iluminação, eletrônicos de consumo e sistemas de controle em ambientes industriais e residenciais.
Especificamente, um transformador de baixa tensão converte uma tensão de entrada, geralmente da tensão padrão da rede elétrica (por exemplo, 230 V ou 120 V), em uma tensão de saída mais baixa (por exemplo, 12 V ou 24 V), que é mais segura para uso direto ou para alimentar dispositivos que exigem menos tensão. A classificação dos níveis de tensão pelo padrão ANSI inclui:
A Transformador de baixa tensão serve principalmente para reduzir a tensão de alimentação principal - normalmente 120 volts nos EUA ou 230 volts na Europa - para um nível muito mais baixo e seguro. Esse processo de redução reduz significativamente o risco de choque elétrico, tornando os sistemas elétricos mais seguros para uso em residências e edifícios comerciais.
Portanto, qualquer transformador que reduza a tensão para menos de 600 V se enquadra na categoria de baixa tensão, como um transformador de 230 V para 14 V, que é típico para muitos usos domésticos e comerciais leves.
Os transformadores de baixa tensão aumentam a segurança, regulam a tensão para equipamentos sensíveis e isolam os circuitos para evitar riscos elétricos. Eles são essenciais em aplicações como iluminação de paisagens, eletrônicos de consumo, automação industrial e sistemas de telecomunicações.
A tensão de saída desses transformadores geralmente varia entre 12 e 24 volts, um nível que normalmente não produz calor durante a operação. Devido a essa baixa tensão, tarefas como a instalação de uma lâmpada podem ser realizadas com segurança, mesmo com a energia ligada, aumentando a segurança e a conveniência do usuário.
Em resumo, um transformador de baixa tensão converte tensões mais altas em tensões mais baixas e mais seguras por meio de indução eletromagnética, contando com a relação de espiras e um núcleo magnético compartilhado para transferir energia sem contato elétrico direto entre as bobinas de entrada e saída. Isso garante a segurança e a eficiência elétrica em aplicações como eletrodomésticos e sistemas de iluminação.

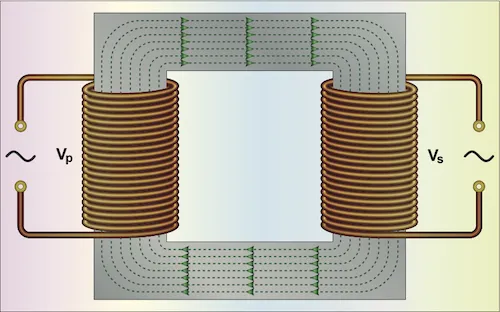

Um transformador de baixa tensão opera com base no princípio da indução eletromagnética. Esse princípio significa que, quando uma corrente alternada (CA) flui por um condutor (o enrolamento primário), ela gera um campo magnético ao seu redor. O transformador tem duas bobinas: o enrolamento primário, que recebe a energia, e o enrolamento secundário, que fornece a energia. Ambas são enroladas em um núcleo de ferro magnético laminado, o que reduz a perda de energia (chamada perda de núcleo) ao minimizar a instabilidade magnética.
Quando o enrolamento primário é conectado à fonte de alimentação CA, a corrente flui por ele, criando um campo magnético. Esse campo induz uma tensão no enrolamento secundário por indução mútua. A tensão na bobina secundária depende da razão entre as voltas da bobina primária e as da bobina secundária, expressa como V1/V2 = N1/N2, em que V é a tensão e N é o número de voltas.
Como um transformador de baixa tensão diminui a tensão de um nível mais alto para um nível muito mais baixo, o enrolamento secundário tem menos voltas do que o enrolamento primário. Por exemplo, a redução de 120 V para 12 V exige que a bobina primária tenha dez vezes mais voltas do que a bobina secundária. O núcleo magnético feito de ferro macio laminado liga os dois enrolamentos magneticamente, mas os isola eletricamente.
A tensão e a frequência da fonte de alimentação principal diferem de acordo com o país - 120 V/60 Hz nos EUA e 230 V/50 Hz na Europa -, portanto, os transformadores são projetados de acordo com essas especificações.
Os transformadores de baixa tensão são divididos principalmente em duas categorias: tipos magnéticos e eletrônicos.
Esses são os transformadores de baixa tensão mais comuns. Eles usam duas bobinas - primária e secundária - para reduzir a tensão da rede elétrica (normalmente 120 V nos EUA ou 230 V na Europa) para um nível mais baixo por meio de indução eletromagnética.
Os transformadores magnéticos são divididos em dois tipos:
Vantagens dos transformadores magnéticos:
Desvantagens:
Esses transformadores usam circuitos avançados e um inversor para realizar a redução da tensão. O inversor aumenta a frequência de operação de cerca de 50-60Hz para 20kHz ou mais, permitindo o uso de um núcleo menor, o que torna o transformador leve e compacto.
Os ELVs são adequados para aplicações em ambientes internos onde o espaço é limitado.
Vantagens dos transformadores eletrônicos:
Desvantagens:

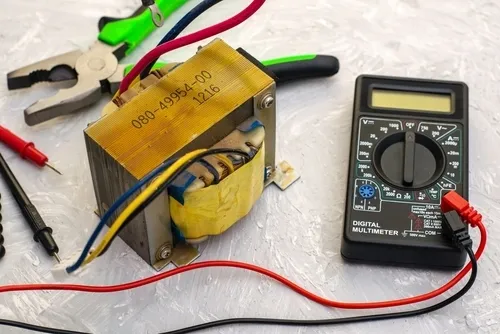

Antes de testar com um multímetro, Inspecione visualmente o transformador quanto a esses problemas:
A corrente sem carga é a corrente que flui pelo enrolamento primário quando o enrolamento secundário está aberto (sem carga conectada). Ela é importante para avaliar a integridade do transformador, pois não deve exceder cerca de 10-15% da corrente de carga total, que é a corrente máxima que o transformador pode suportar quando totalmente carregado.
Etapas para medir a corrente sem carga:
Exemplo:
Um transformador de 25kVA operando a 230V tem uma corrente de carga total calculada como:
(25.000 VA) ÷ 230 V = 108,7A
A corrente sem carga deve ser menor que 15% de 108,7A, que é aproximadamente 16,3A. Se for superior a isso, o transformador pode estar com defeito.
O teste de continuidade pode revelar quebras nos enrolamentos. Para fazer isso:
Observação: Um multímetro digital mostrará “OL” (linha aberta) na tela para resistência infinita.
Esse método permite verificar rapidamente a condição do transformador sem equipamentos especializados, garantindo uma operação segura e confiável nos sistemas elétricos.
Os transformadores de baixa potência são amplamente utilizados em vários cenários práticos:
Seja para uso doméstico ou comercial, os transformadores de baixa tensão aumentam a segurança e o desempenho elétricos. Descubra agora o transformador ideal para suas necessidades!
O número de lâmpadas depende da capacidade máxima de corrente do transformador e da potência total das lâmpadas. Por exemplo, um transformador de 300 watts pode alimentar 300 lâmpadas de 1 watt cada ou 6 lâmpadas de 50 watts cada. Para garantir uma operação segura e confiável, é melhor manter a carga conectada abaixo de 80% da potência nominal do transformador. Portanto, para um transformador de 300 watts, evite exceder 240 watts de iluminação.
Os transformadores magnéticos de baixa tensão geralmente têm uma vida útil longa, de 15 a 20 anos. Em contrapartida, os transformadores eletrônicos de baixa tensão costumam durar cerca de 5 a 6 anos. A diferença ocorre porque os transformadores magnéticos são construídos com componentes mais robustos, enquanto os eletrônicos são mais compactos, mas têm uma vida útil mais curta.
