A conversor elevador de tensão aumenta a tensão de alimentação CA mais baixa para a tensão mais alta exigida por um aparelho. Um conversor redutor de tensão faz o oposto: reduz uma tensão de alimentação mais alta para um aparelho de baixa tensão. A escolha correta depende apenas de duas indicações de tensão — a tensão disponível na tomada e a tensão de entrada impressa no seu equipamento —, mas uma seleção segura também requer a capacidade correta em VA, compatibilidade de frequência, configuração do plugue, aterramento e proteção.
A regra prática é simples. Se a tensão da tomada for de 110–120 V e o aparelho precisar de 220–240 V, use um conversor elevador. Se a tensão da tomada for de 220–240 V e o aparelho precisar de 110–120 V, use um conversor redutor. Se a etiqueta do aparelho indicar “ENTRADA: 100–240 V, 50/60 Hz”, ele já é de dupla voltagem e, normalmente, precisa apenas de um adaptador de tomada adequado.
| Comparação | Conversor elevador de tensão | Conversor de tensão redutora |
|---|---|---|
| Função | Aumenta a tensão CA | Reduz a tensão CA |
| Conversão comum | 110–120 V a 220–240 V | 220–240 V para 110–120 V |
| Uso típico | Utilizar um aparelho de 230 V em um país com rede elétrica de 120 V | Usar um aparelho de 120 V em um país com rede elétrica de 230 V |
| Enrolamento secundário | Mais rodadas do que nas primárias | Menos rodadas do que na eleição primária |
| Variação ideal da corrente | A corrente de saída diminui à medida que a tensão aumenta | A corrente de saída aumenta à medida que a tensão diminui |
| Conversão de frequência | Normalmente, não | Normalmente, não |

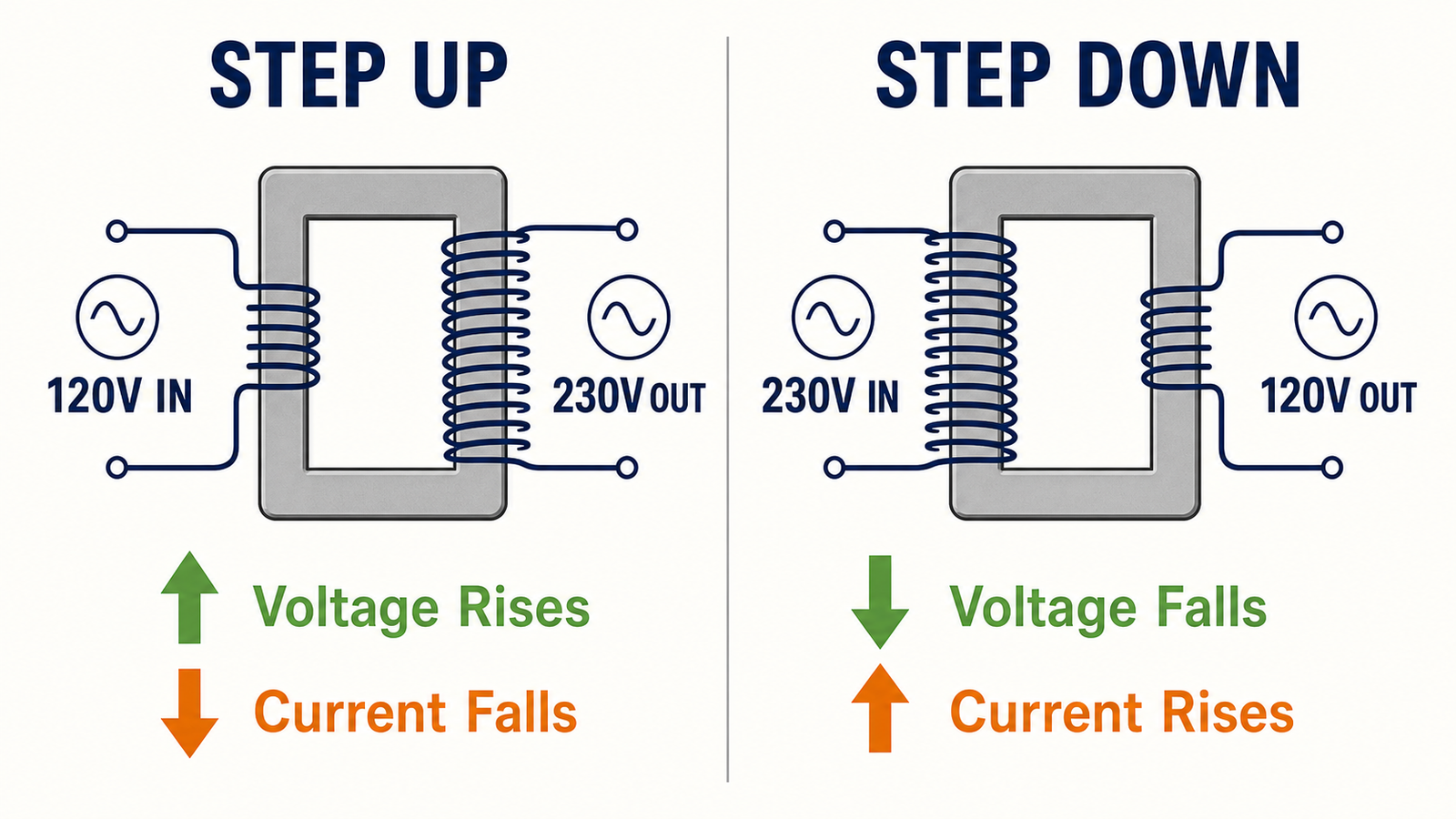

Em um transformador CA convencional, o enrolamento de entrada gera um fluxo magnético alternado no núcleo. Esse fluxo variável induz tensão no enrolamento de saída. A relação de tensão segue a relação de espiras dos enrolamentos:
Vsecundário ÷ Vprimário ≈ Nsecundário ÷ Nprimário
Um transformador elevador possui mais espiras no enrolamento secundário do que no enrolamento primário; portanto, sua tensão de saída é maior. Em uma unidade de 110 V para 220 V, a relação de tensão ideal é de aproximadamente 1:2. Como um transformador não gera potência, a corrente de saída disponível é menor do que a corrente de entrada, e a potência de saída real é ligeiramente menor devido às perdas elétricas e magnéticas.
Uma aplicação típica é a utilização de um aparelho de tensão única de 220 V nos Estados Unidos, no Canadá, no Japão ou em outro mercado com rede elétrica de aproximadamente 100–120 V. Entre os exemplos estão instrumentos de laboratório importados, equipamentos de áudio, pequenas máquinas de produção e determinados eletrodomésticos.
Um transformador redutor utiliza o mesmo princípio eletromagnético, mas com a relação entre os enrolamentos invertida. Seu enrolamento secundário possui menos espiras, de modo que a tensão de saída é menor do que a de entrada. Um conversor de 220 V para 110 V permite que um aparelho norte-americano de tensão única funcione com uma alimentação de 220–240 V, desde que a potência, a frequência e as características de carga do aparelho sejam compatíveis.
Em uma relação ideal entre o transformador e a carga, uma tensão de saída mais baixa permite uma corrente de saída mais alta para a mesma potência aparente. No entanto, a carga não pode exceder o valor nominal em VA ou a corrente do conversor. O conversor fornece apenas a corrente exigida pelo aparelho; ele não força o envio de corrente em excesso para uma carga com classificação correta.

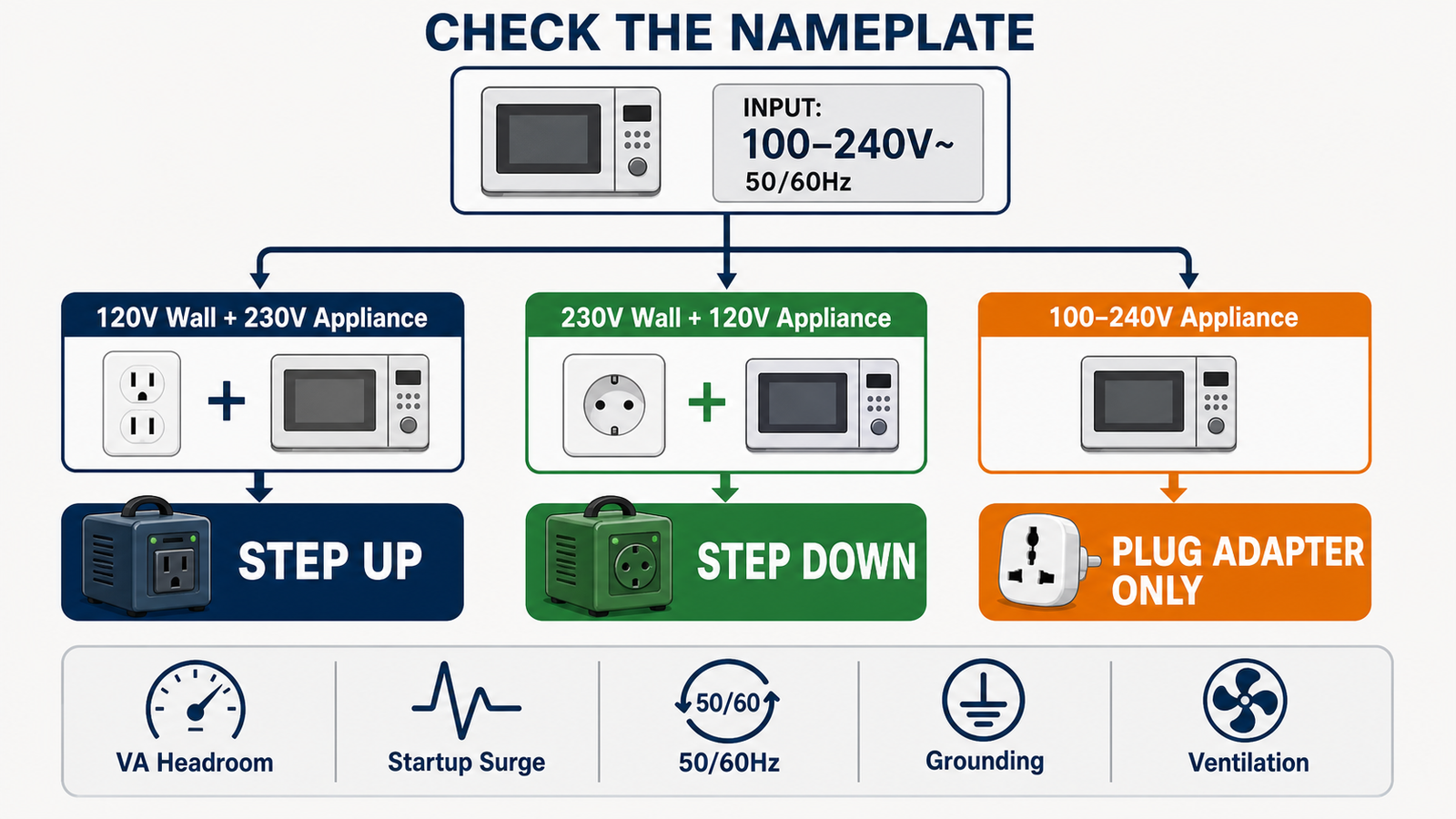

Nunca escolha apenas com base no nome do país de destino. Leia a placa de identificação do aparelho e verifique a tensão de alimentação local real. Em seguida, compare os dois valores:
Um transformador bidirecional elevador/redutor pode operar em ambas as direções quando for projetado e identificado para essa finalidade. O usuário deve, no entanto, conectar a fonte e a carga aos terminais ou soquetes corretos e ajustar qualquer seletor de entrada antes de ligar a alimentação.
Utilize a potência indicada na placa de identificação ou nas especificações do fabricante. Se apenas a tensão e a corrente forem fornecidas, calcule a potência em watts usando a fórmula W = V × A. No caso de vários aparelhos, some as potências máximas de todos os que possam funcionar ao mesmo tempo.
Não escolha um conversor cuja potência nominal corresponda exatamente à carga. Para uma carga eletrônica ou resistiva simples, um ponto de partida prático é uma capacidade de pelo menos 20–25% acima da demanda contínua máxima. Uma carga de 700 W, por exemplo, não deve ser conectada a um conversor de 700 VA; optar por um modelo de 1.000 VA proporciona uma margem operacional mais útil.
Motores, compressores, bombas, ferramentas elétricas, geladeiras e alguns amplificadores de áudio podem consumir, por breves instantes, muito mais do que sua potência nominal. Utilize a especificação de potência de partida (em watts) ou de corrente de irrupção fornecida pelo fabricante do equipamento. Se essa informação não estiver disponível, consulte o fornecedor do aparelho ou do transformador, em vez de se basear em um multiplicador universal.
A capacidade do transformador é normalmente expressa em volt-amperes. Para uma carga puramente resistiva, os valores em watts e em VA são próximos. Motores e fontes de alimentação eletrônicas podem ter um fator de potência inferior a 1; portanto, sua demanda em VA pode ser maior do que sua potência real em watts. Quando o fator de potência é conhecido:
VA necessária ≈ watts ÷ fator de potência
Compare com a classificação contínua do conversor e confirme como o fabricante define a capacidade de curta duração ou de pico. Um número elevado impresso no invólucro não é útil, a menos que a classificação de serviço e as condições de teste estejam claras.
Um conversor elevador de tensão comum altera a tensão, mas não transforma 50 Hz em 60 Hz. O mesmo se aplica a um transformador redutor padrão. Muitas fontes de alimentação comutadas e aparelhos eletrônicos modernos aceitam ambas as frequências, mas motores, relógios, toca-discos, gravadores, bombas e equipamentos de cronometragem sensíveis à frequência podem funcionar na velocidade errada, superaquecer ou apresentar baixo desempenho.
Verifique se há a indicação “50/60 Hz” na etiqueta do aparelho. Se o aparelho estiver identificado para apenas uma frequência, confirme com o fabricante se ele pode funcionar na rede elétrica local. Quando for necessário alterar a frequência, é necessário um conversor de frequência adequado ou uma fonte de energia regenerada apropriada.
Um adaptador de tomada altera o formato físico da tomada para que ela se encaixe em uma tomada diferente. Ele não aumenta nem diminui a tensão. Um conversor de tensão altera a tensão elétrica. Alguns produtos para viagem combinam ambas as funções, mas é preciso verificar as especificações, em vez de presumir que uma tomada com aparência universal ofereça conversão de tensão.
Sempre mantenha o aterramento de proteção nos equipamentos que o exijam. Evite pilhas de adaptadores múltiplos soltos, réguas de energia sobrecarregadas e conversores conectados em série. Equipamentos de alta potência e instalados permanentemente devem ser avaliados por um eletricista qualificado.
Muitos enrolamentos de transformadores são eletricamente reversíveis, e produtos bidirecionais desenvolvidos especificamente para esse fim oferecem conexões identificadas tanto para operação em 110–120 V quanto em 220–240 V. No entanto, a reversibilidade não significa que todo transformador possa ser conectado de forma segura ao contrário. A proteção, as derivações, a fiação, o isolamento, os conectores e o projeto do seletor de tensão são fatores importantes.
Siga exclusivamente as instruções fornecidas pelo fabricante. Antes de conectar a alimentação, verifique a configuração de entrada, a tomada de saída correta, a carga total, o fusível ou disjuntor e a ventilação. Nunca altere o seletor de tensão enquanto o conversor estiver energizado.
Da Johsun Tec’s linha de transformadores elevadores e redutores abrange diferentes tamanhos de aplicação. Uma configuração para serviços leves pode ser adequada para o Transformador elevador/redutor DT-1000VA. Cargas maiores podem ser avaliadas em relação ao Modelo DT-2000VA ou Transformador DT-3000VA.
Para uma demanda ainda maior, consulte o Transformador conversor de tensão DT-5000VA. Estes são exemplos para comparação, não recomendações automáticas. Verifique a tensão de entrada/saída, o VA contínuo, os requisitos de picos de tensão, a frequência, o tipo de tomada, o aterramento e as instruções do fabricante do aparelho antes de escolher um modelo.
Escolha um conversor elevador de tensão quando a tensão CA disponível for inferior à exigida pelo aparelho. Escolha um conversor redutor quando a tensão disponível for superior. Em seguida, verifique a capacidade, picos de tensão, frequência, aterramento, tomadas, proteção e classificação de carga antes de usar.
Conheça a Johsun Tec’s soluções de energia, aprender sobre a empresa, ou consultar seu Opções de ODM e OEM. Para um modelo ou especificação personalizada, entre em contato com a Johsun Tec com a tensão de alimentação, a tensão do aparelho, a potência máxima em watts ou VA, o tipo de carga, a frequência e o padrão de tomada exigido.
Se a tensão da rede local for de aproximadamente 120 V e o aparelho funcionar apenas com 220–240 V, você precisará de um conversor elevador de tensão. Verifique também a potência e a compatibilidade com 50/60 Hz.
Se a tensão da rede elétrica local for de 220–240 V e o aparelho funcionar apenas com 110–120 V, utilize um conversor redutor com capacidade contínua e de pico suficientes.
Não. Um aparelho conectado corretamente consome a corrente de que necessita. Uma capacidade maior do conversor oferece margem de segurança; a tensão ainda precisa ser compatível com o aparelho.
Somente quando o modelo for classificado para funcionamento contínuo com a carga real e tiver ventilação adequada. Siga as instruções do fabricante relativas à temperatura, ao posicionamento e ao ciclo de trabalho.
Não. Um transformador comum altera a tensão, não a frequência. Utilize equipamentos adequados para a frequência local ou uma solução adequada de conversão de frequência.
