Transformateur 230V 110V : guide de choix et de câblage

Un appareil américain branché sur une prise française a besoin d’un transformateur 230V 110V. Le choix ne se résume pourtant pas à la puissance inscrite sur la plaque de l’appareil : la puissance apparente, le type de construction, le régime de neutre et le raccordement à la terre déterminent si l’installation fonctionne durablement ou disjoncte au bout de quelques minutes.

Ce guide s’adresse aux services techniques et aux acheteurs. Vous y trouverez les différentes constructions, une méthode de dimensionnement en VA, le câblage primaire et secondaire, les exigences applicables au marché français, ainsi qu’une liste de contrôle pour les achats auprès d’un fabricant ou d’un distributeur. Pour les équipes achats internationales, la version anglaise est ici : 230V to 110V Transformer for France.

Ce que fait réellement un transformateur 230V 110V

Un transformateur abaisseur 230V 110V convertit la tension du réseau de 230 V AC vers 110 V AC (souvent 115 V ou 120 V). C’est un composant passif : deux enroulements sur un circuit magnétique commun, dont le rapport de spires fixe le rapport de tension. Aucune électronique n’intervient dans la conversion.

Trois conséquences pratiques :

• La fréquence n’est pas convertie. Un moteur conçu pour 60 Hz tourne plus lentement et chauffe davantage sur un réseau 50 Hz. Aucun transformateur ne corrige ce point.
• La tension secondaire chute en charge. Un modèle calibré pour 110 V à vide délivre typiquement 105 à 110 V à pleine charge. Pour un appareil à tolérance serrée, choisissez une sortie 115/120 V.
• Le transformateur ignore la charge. Il débite sa tension nominale en permanence. La protection contre la surcharge doit venir de l’appareil ou d’une protection en amont.

Vous rencontrerez aussi les appellations convertisseur de tension 230V 110V, transformateur 220V 110V ou transformateur abaisseur. Il s’agit du même produit ; l’appellation technique précise reste le rapport de transformation, par exemple 230/115 V.

Pourquoi 230 V vers 110 V — et l’inverse

La France distribue du 230 V / 50 Hz. Les États-Unis, le Canada, le Japon et une partie de l’Amérique centrale fonctionnent en 100–120 V. Dès qu’un matériel importé rejoint un réseau français — ou qu’une machine française part vers ces pays — une adaptation de tension est nécessaire.

Beaucoup de modèles sont réversibles : en utilisant l’enroulement secondaire comme entrée, le même appareil devient un transformateur élévateur 110V 230V. Vérifiez toutefois que le data sheet autorise explicitement cette inversion avant de l’exploiter en production.

Comparaison des constructions

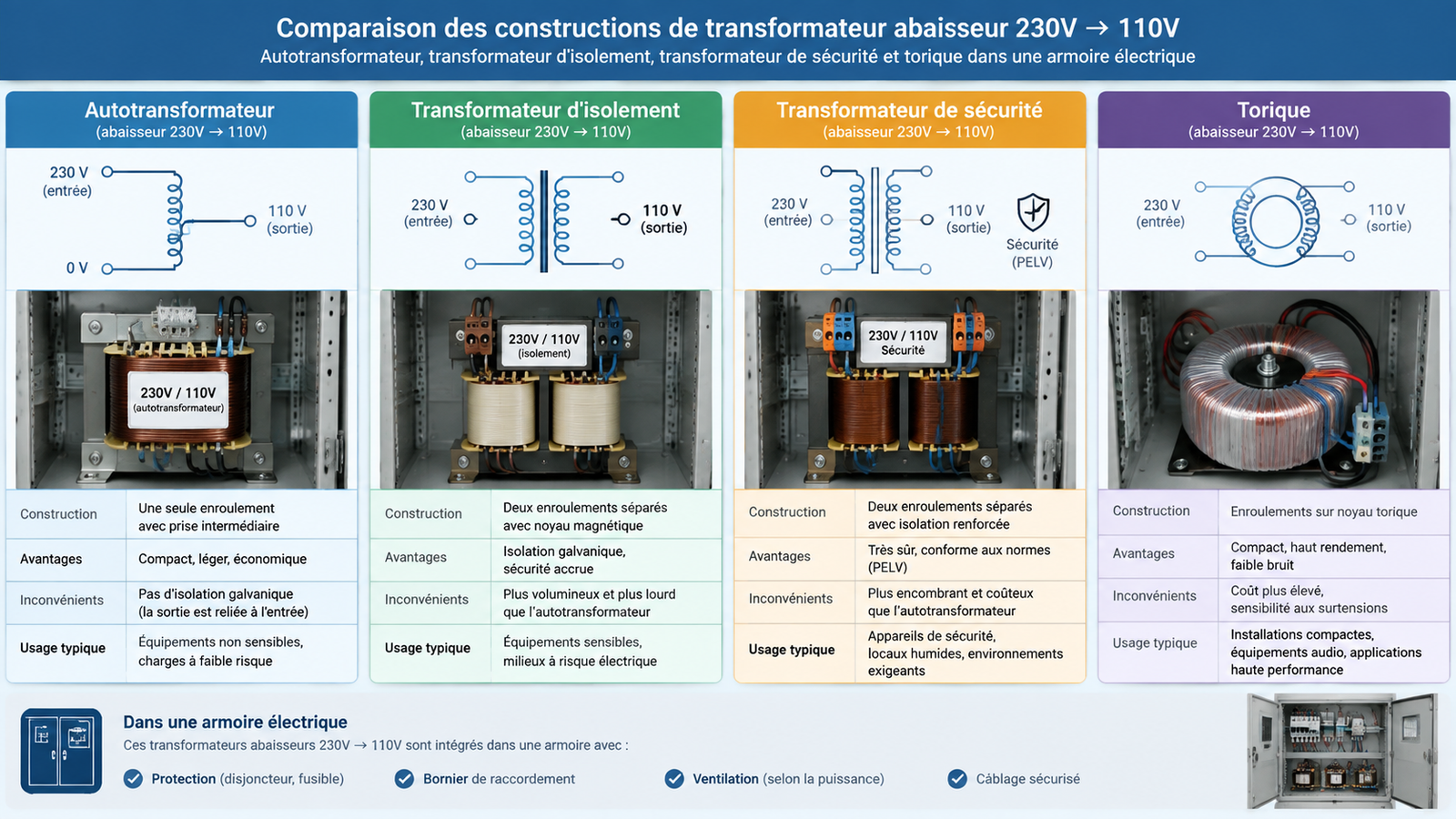

« Transformateur » est un terme générique. Quatre variantes couvrent la quasi-totalité des besoins, et elles se distinguent principalement par la présence ou l’absence d’isolation galvanique.

Pour un fonctionnement continu en armoire ou en machine, la gamme DT/ST couvre de 100 VA à 10 kVA et constitue la base habituelle : Transformateur série DT/ST 100VA–10KVA. Un point de vigilance : dès que l’application exige une séparation (matériel médical, instruments de mesure, tout cas où un courant de défaut peut circuler vers la terre), l’autotransformateur est le mauvais choix.

Dimensionner la puissance : VA plutôt que watts

L’erreur la plus fréquente consiste à confondre watts et VA. Les transformateurs se dimensionnent en VA (puissance apparente). Sur une charge purement résistive, les deux valeurs sont proches ; sur un moteur, une pompe ou un appareil à alimentation à découpage, le facteur de puissance est inférieur à 1 et le transformateur doit être nettement plus gros.

À cela s’ajoute le courant d’appel : moteurs, compresseurs et transformateurs toriques absorbent plusieurs fois le courant nominal à la mise sous tension. La règle pratique :

• Charge résistive (chauffage, éclairage) : +20 % de marge sur la valeur VA
• Charge moteur (perceuse, pompe) : +100 % (facteur 2)
• Alimentations à découpage, entrées d’onduleur : +30 à +50 % pour le courant d’appel
• Plusieurs appareils simultanés : additionner les puissances nominales, ne pas se référer au plus gros appareil

Un module 3 kVA tel que le DT-3000VA Step-Up Step-Down Transformer couvre confortablement l’atelier et la petite machine, sans travailler en limite de charge.

Câblage, protection et mise à la terre du secondaire

Le schéma de raccordement suit une logique simple : le réseau alimente les bornes primaires (H1, H2), la charge se raccorde aux bornes secondaires (X1, X2), et le boîtier comme le coffret de raccordement sont reliés à la barre de terre. Le conducteur de protection va toujours au coffret, jamais sur une borne secondaire.

Le point plus délicat reste la mise à la terre du secondaire. Sur un transformateur d’isolement, le circuit de sortie est flottant. Sa mise au potentiel de terre dépend du régime de neutre de l’installation :

• Régime TT (majoritaire en France sur les installations domestiques et tertiaires) : le neutre secondaire est généralement mis à la terre en un point unique, faute de quoi un défaut côté secondaire ne peut pas être détecté par le dispositif différentiel.
• Séparation de protection : la sortie reste isolée (comportement IT). Un défaut à la terre ne déclenche alors aucune protection — acceptable en laboratoire ou sur banc d’essai, pas en service permanent.
• Autotransformateur : il n’y a pas de séparation, primaire et secondaire sont liés électriquement. Une « mise à la terre du secondaire » distincte n’existe pas.

Le point essentiel à retenir : un dispositif différentiel 30 mA placé en amont ne détecte pas un défaut sur une charge secondaire isolée, car le courant de défaut ne repasse pas par le circuit primaire. Si une protection côté secondaire est exigée, elle doit être conçue séparément. Le détail de la méthode figure ici : How to ground a transformer secondary. Le raccordement final doit être réalisé par un électricien qualifié, conformément à la norme d’installation applicable.

Normes et conformité pour le marché français

La conformité doit être documentée précisément. Pour les transformateurs abaisseurs et élévateurs commercialisés en France, les références habituelles sont les suivantes :

La NF C 15-100 impose notamment une protection différentielle à courant résiduel (au plus 30 mA) pour les circuits de prises accessibles, et encadre les règles de mise à la terre. Le côté primaire d’un transformateur abaisseur se traite exactement comme n’importe quel récepteur : protection contre les surintensités, section de conducteur adaptée, raccordement à la terre du coffret métallique.

Demandez au fournisseur la déclaration CE pour le modèle précis commandé, et non un certificat générique. Un procès-verbal d’essais (rapport de spires, résistance d’isolement, courant à vide) est un bon indicateur de sérieux sur un produit importé.

Applications courantes

• Machines et lignes importées : automates, capteurs et moteurs américains sur un réseau 230 V — le dimensionnement en continu fait la différence. Pour le choix : Step-up and step-down transformers for imported equipment .
• Laboratoire et métrologie : transformateur d’isolement à écran, pour réduire les courants de fuite et les perturbations.
• Atelier et chantier : transformateur de sécurité à sortie 110 V pour l’outillage portatif.
• Production audiovisuelle : version torique, faible champ magnétique et fonctionnement silencieux.
• Salons et démonstrations : format mobile fermé, avec ventilation suffisante.

Fabricant et distributeur : liste de contrôle pour l’acheteur

Quand vous achetez des transformateurs en gros — pour la construction de machines, l’ingénierie d’installations, la distribution électrique ou votre propre catalogue — le prix ne suffit pas. Cinq points méritent d’être validés avant la commande série :

1. Cohérence de la gamme : la version 100 VA appartient-elle à la même série que la version 10 kVA ? Même repérage de bornes, mêmes accessoires, gestion de rechange simplifiée.
2. Fabrication sur mesure : enroulements spéciaux, points de raccordement particuliers, forme de boîtier, indice de protection ou marquage OEM. Un fabricant maîtrisant le bobinage interne peut regrouper plusieurs tensions dans un même transformateur et réduire le nombre de références.
3. Documentation : data sheet, plan coté, schéma de raccordement, procès-verbal d’essais et déclaration de conformité par modèle.
4. Disponibilité : puissances standard en stock, versions spécifiques avec délai annoncé.
5. Assurance qualité : essais en production et traçabilité des lots — décisif en cas de réclamation.

Le catalogue destiné à l’export est présenté ici : Johsun step-up and step-down transformer supplier. Pour les projets spécifiques et les développements en marque blanche : ODM / OEM.

Erreurs fréquentes à l’achat

En résumé

Un transformateur 230V 110V est fiable lorsque trois éléments concordent : la bonne construction (isolée ou non), un dimensionnement en VA avec une marge réelle pour le profil de charge, et un schéma de raccordement et de mise à la terre cohérent avec l’installation. Exiger en plus la conformité normative et un procès-verbal d’essais par modèle vous protège en réception comme en audit.

Vous avez un appareil ou une installation précise en tête ? Transmettez la tension, la fréquence, le profil de charge et les conditions de montage — nous revenons vers vous avec le modèle adapté : nous contacter.

Questions fréquentes

Peut-on brancher un appareil 110 V directement sur une prise française ?

Non. Une tension de 230 V appliquée à un appareil prévu pour 110 V provoque une surchauffe, une dégradation de l’isolation et, dans le pire des cas, un incendie. Un transformateur abaisseur 230V 110V doit toujours se trouver entre la prise et l’appareil.

La puissance en watts suffit-elle pour choisir le transformateur ?

Uniquement pour une charge purement résistive. Les transformateurs se dimensionnent en VA, et les moteurs, compresseurs ou alimentations à découpage génèrent des pointes de courant à la mise sous tension. Comptez +20 % sur charge résistive et un facteur 2 sur charge moteur.

La fréquence est-elle convertie ?

Non. Un transformateur ne convertit que la tension. Un appareil 60 Hz fonctionne plus lentement et chauffe davantage sur un réseau 50 Hz, et aucun convertisseur de tension ne corrige cela.

Que faut-il respecter pour la mise à la terre ?

Le conducteur de protection se raccorde toujours au coffret, jamais à une borne secondaire. La mise à la terre éventuelle du secondaire dépend du régime de neutre et des exigences de l’installation. Sur un transformateur à enroulements séparés, un différentiel en amont ne détecte pas un défaut côté secondaire.

Quelle norme doit respecter un transformateur 230V 110V ?

La série IEC 61558 est la référence : partie 2-4 pour les transformateurs d’isolement, 2-6 pour les transformateurs de sécurité, 2-13 pour les autotransformateurs. S’y ajoutent le marquage CE (DBT et CEM) et, pour la mise en œuvre, la NF C 15-100.

Combien de prises de sortie prévoir ?

Uniquement ce que la puissance en VA autorise en permanence. Les appareils utilisés simultanément s’additionnent : l’appareil le plus puissant n’est pas la référence.
